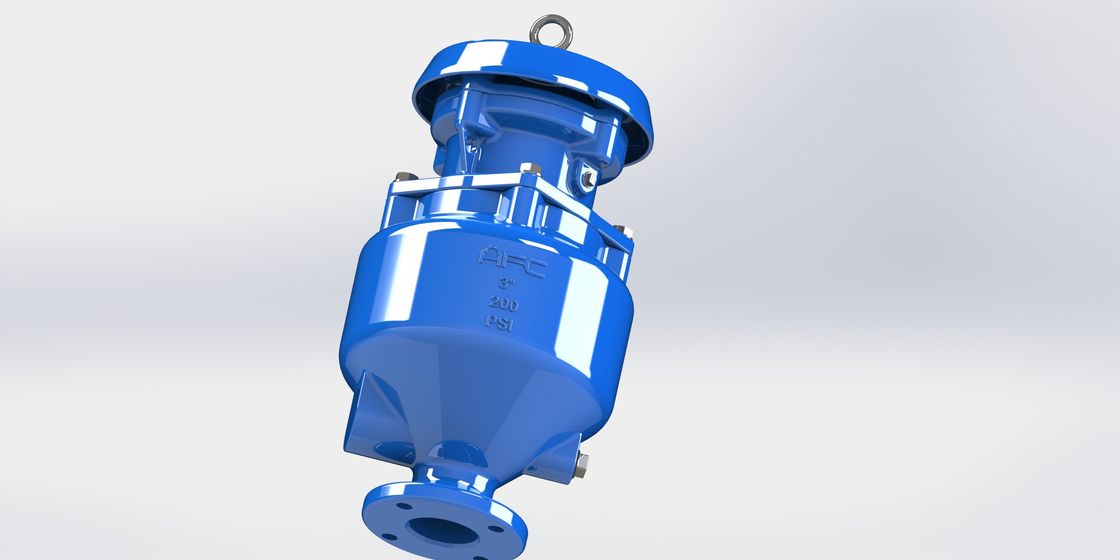

Valvola di rilascio dell'aria di scarico con funzione anti-urto Prevenire il martello dell'acqua senza versamento
Descrizione:
Nel sistema delle acque reflue, gas aggiuntivi si accumulano a causa di tutti i tipi di gas o aria per ventilare le acque reflue.eLa valvola di rilascio dell'aria è molto importante per la ventilazione dell'aria nelle condotte, il rilascio dell'aria avviene in punti alti, su lunghe sezioni di tubo ascendenti e discendenti, a valle delle pompe,a monte delle restrizioni.
- Sì.
Valvola di rilascio dell'aria di scarico conDispositivo anti-urtoLa sua funzione è di ridurre la velocità dell'acqua e di limitare la velocità del flusso d'aria.Questo tipo di valvola è generalmente utilizzato in lunghi condotti di trasmissione dell'acqua di scarico dove può avere martello acquaSe l'aria esce dalla valvola troppo velocemente, anche le acque reflue entreranno molto velocemente.
Funzione:
La valvola di rilascio combinata di aria cinetica fornisce 3 funzioni:
1Un grande rilascio d' aria...
Dispositivo anti-urto per prevenire il flusso veloce e il martello dell'acqua. Ridurre la velocità di esaussione dell'aria per evitare il martello dell'acqua. Rallentare l'acqua e l'aria con più fori sull'arco di sigillamento superiore
2Piccolo rilascio d' aria
Durante l'operazione l'aria prodotta dalla condotta si accumula nella parte superiore, viene gradualmente compressa e il suo volume aumenta.spingendo il livello del liquido verso il basso e consentendo il rilascio di aria attraverso il piccolo ugello.
3- Grande presa d'aria durante il drenaggio della condotta.
Durante il drenaggio delle condotte o dei tubiIn caso di scoppi, è necessario introdurre comequanto l'aria quanto il quantitITY dideflussoQuesto è per evitarecattiva pressione e forteI danni alla condotta e alsistema totale
Caratteristiche:
.Senza rovesciare.
.Corpo più ampio, altezza più bassa.
.Rallenta la velocità di flusso, tieni le acque reflue nel corpo.
.Sgomberino capo in alto e in basso per la pulizia.
. completamente rivestito di epoxi a fusione all'interno e all'esterno del corpo della valvola per servizi a lungo termine.
• La maggior parte delle parti delle valvole possono essere riciclate.
• Il galleggiante con tenuta in gomma può essere usato come assorbente per impedire l'impatto diretto del martello d'acqua sull'arco di tenuta e sul sedile.
• Tutte le parti interne sono in 316SS senza ruggine.
Campi di servizio:
Per il sistema idrico delle acque reflue.
Dati tecnici:
Dimensioni: DN 50-200MM
Pressione nominale:1.0Mpa,1.6Mp (Flancia)
Temperatura di lavoro: -10°-80°C.
Mezzi di flusso: acque reflue.
Si prega di consultare la fabbrica per il PN25 e il dispositivo antisciocco ogni volta che c'è un problema con il martello ad acqua.
| Tabella di selezione rapida |
Tasso di flusso dell'acqua
CMH |
1360 |
4160 |
8500 |
19100 |
33400 |
Dimensioni del tubo principale
MM |
80-400 |
400-700 |
750-1000 |
1050-1500 |
1500-2000 |
Dimensione del SKAR
MM |
50 |
80 |
100 |
150 |
200 |
Materiale:
| - No, no, no, no. |
Nome della parte |
Materiale |
Norme |
| 1 |
Corpo |
Ferro duttile |
EN GJS500-7 |
| 2 |
Fluttuante |
Acciaio inossidabile |
AISI 304/316L |
| 3 |
Parte centrale |
Ferro duttile |
EN GJS500-7 |
| 4 |
O-ring |
Fabbricazione a partire da: |
NBR |
| 5 |
Sottovoce |
Acciaio inossidabile |
AISI304 |
| 6 |
Lavatrice |
Acciaio inossidabile |
AISI304 |
| 7 |
Cappuccio |
Ferro duttile |
EN GJS500-7 |
| 8 |
Copertura |
Ferro duttile |
EN GJS500-7 |
| 9 |
Lavatrice |
Acciaio inossidabile |
Commerciale/AISI304/316 |
| 10 |
Sottovoce |
Acciaio inossidabile |
Commerciale/AISI304/316 |
| 11 |
Coltello per occhi |
Acciaio al carbonio |
Commerciale |
| 12 |
Pilastro |
Aluminici |
Commerciale |
| 13 |
O-ring |
Fabbricazione a partire da: |
NBR |
| 14 |
Sedile |
Fabbricazione a partire da: |
NBR |
| 15 |
Arco di sigillamento |
Acciaio inossidabile |
AISI304/316L |
| 16 |
Sedile dell'orifice |
Fabbricazione a partire da: |
NBR |
| 17 |
Stampo |
Acciaio inossidabile |
AISI304/316L |
| 18 |
Opzione di innesco |
Acciaio inossidabile |
AISI304/316L |
| 19 |
Piccolo orifizio |
Acciaio inossidabile |
AISI304/316L |
Dimensione:
