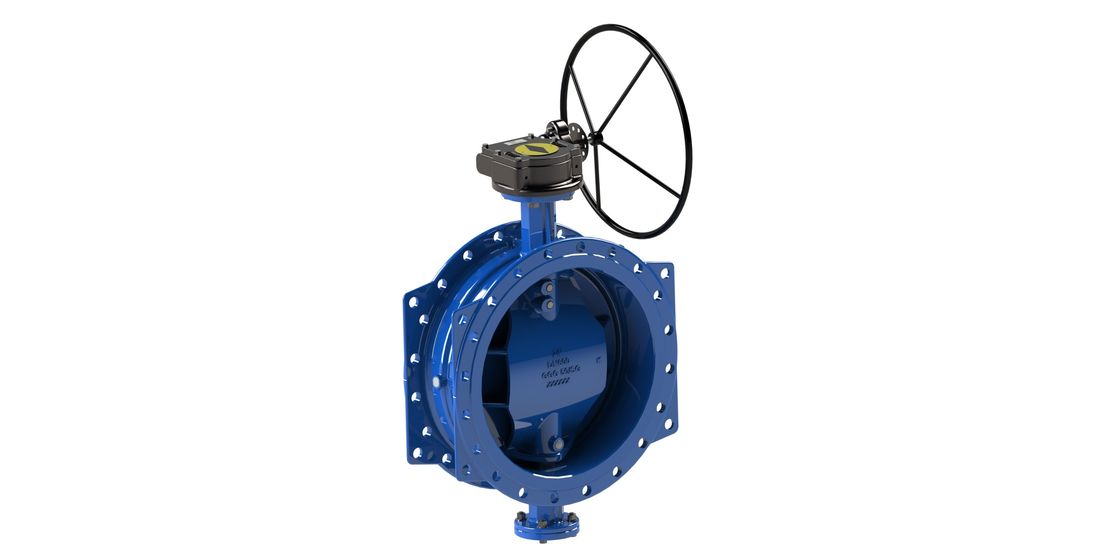

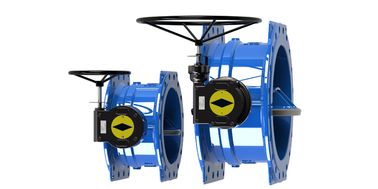

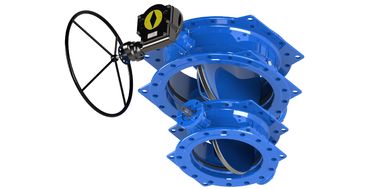

Disco di valvola a farfalla doppia eccentrica con FBE con anello di tenuta SS316

Disco di valvola a doppia eccentrica con anello di tenuta FBE rivestito SS316

Disco di doppia valvola a farfalla eccentrica con anello di tenuta SS316 rivestito FBE - Sì.

Descrizione:

La valvola a farfalla a doppia flangia eccentrica dell'AFC ha un design avanzato.con design di sigillo a coda di cavallo con anello sollevato multiplo e fissaggio interno in epossidi,fornisce più spazio per l'estensione della gomma e porta molto meno compressione e usura tra disco e sedile morbido e impedisce la tenuta di essere spinto fuori.

Con un doppio design eccentrico e un sigillo di gomma morbida sul corpo, il toque operativo è uno dei più bassi tra tutte le valvole a farfalla e può essere sigillato in entrambe le direzioni,il disco e lo stelo sono molto forti senza alcuna deformazione.

L'uso di un perno tangente per fissare tra il fusto e il disco dà una maggiore resistenza al perno, nessun gap tra il perno e il fusto non rende facile la deformazione e nessuna possibilità di perdite dal disco e dal perno,anche il disco intercambiabile


Caratteristica:

.La valvola è fatta di ferro duttile.
Progettazione avanzata di nuova concezione con progettazione di sigillo a coda di colomba e catturata da epossidi sul retro, con anello sollevato multiplo per avere più contatto con il disco ma meno attrito durante la chiusura.
La doppia struttura eccentrica consente di ridurre l'area di contatto della tenuta con il disco e di ridurre la tensione nella posizione aperta del disco.
. Il dischetto con forma di arco e attraverso il disco può fornire una migliore capacità di flusso, più forte e meno peso
. il collegamento tra l'albero e il disco con pin tangenziale che può essere scambiato e fornisce
connessione rigida.
Il DN 100-500MM utilizza un disco piatto e il DN 600-1200MM usa un disco a forma di arco.
- Rivestito di epossidi.
La progettazione della valvola soddisfa o supera la norma EN 593.
La connessione della flangia superiore è conforme alla norma ISO 5211-1982 e la connessione F/F è conforme alla norma EN 558-1 serie 13 e 14.

Servizio di lavoro:

Sistema idrico, sistema idrico di scarico, sistema idrico di distribuzione, sistema HVAC, industria, centrale elettrica.


Materiale

DN100-DN500

DN600-DN1200


Grado di apertura VS coefficiente di flusso Kv




Dimensione:
