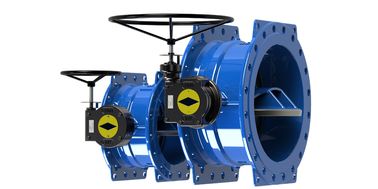

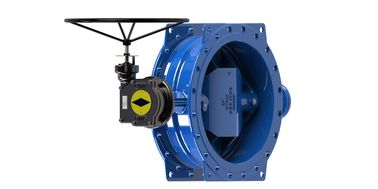

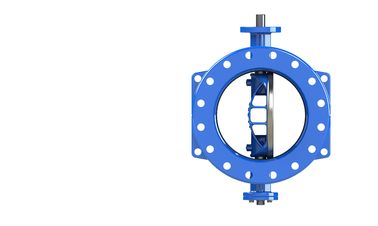

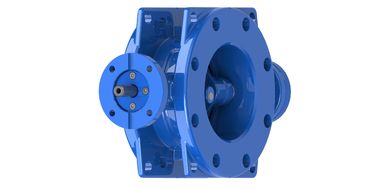

Valvola eccentrica doppia farfalla

Disegno del sigillo doppio eccentrico della valvola della farfalla

Valvola a farfalla a doppia eccentrica.Serie 13 e 14

Caratteristica:

Progettazione avanzata di nuova concezione con design di sigillo a coda di colomba e catturata da epossidi sul retro, con anello sollevato multiplo per avere più contatto con il disco ma meno attrito durante la chiusura.
La doppia struttura eccentrica consente di ridurre l'area di contatto della tenuta con il disco e di ridurre la tensione nella posizione aperta del disco.

Il DN 100-400MM utilizza un disco piatto e il DN 450-1600MM usa un disco a forma di arco.

. interno e esterno rivestiti di epossidi.

. Il dischetto con forma di arco e attraverso il disco può fornire una migliore capacità di flusso, più forte e meno peso
Il collegamento tra l'albero e il disco con pin tangenziale che può essere scambiato e fornisce un collegamento rigido.

. La progettazione delle valvole è conforme alla norma EN 593.
La connessione della flangia superiore è conforme alla norma ISO 5211-1982 e la connessione F/F è conforme alla norma EN 558-1 serie 13 e 14.

DN450 a DN1600mm sono a forma di arco con costole più forti sul retro,causando una minore compressione e l'usura della gomma di guarnizione per aumentare la durata della gomma di guarnizioneInoltre, la perdita di acqua è molto ridotta e la turbolenza è ridotta al minimo, risparmiando così energia di flusso attraverso il disco e riducendo i costi di pompaggio.

Controllo della produzione



Materiale

DN100-DN500



DN600-DN1200


Dimensione:









Grado di apertura VS coefficiente di flusso Kv
