Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | Ferro duttile GJS500-7 | Norma: | EN1074-3, EN12233 |
---|---|---|---|
Fuction: | Contro il colpo d'ariete | Rivestimento: | Epossidico |
Colore: | Blu | Perdita di carico: | Minimo |
Evidenziare: | valvola di ritenuta calma,anti valvola di ritenuta del martello di acqua |

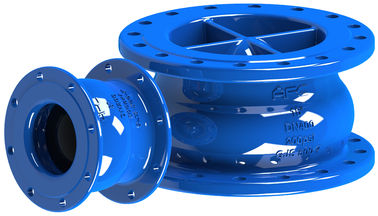

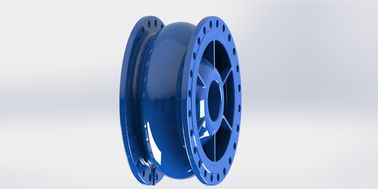

Non l'EPOSSIDICO della valvola di ritenuta di colpo ha ricoperto il ferro duttile d'anti funzione del martello di acqua
Descrizione
NSCV- non la valvola di ritenuta di colpo è utilizzata come protezione contro flusso inverso quando interruzione di corrente nelle aree dove l'inquinamento acustico o il martellamento dell'acqua accade. Può fornire non solo la prestazione calma ma anche la perdita capa bassa.
Caratteristiche:
·Ente duttile ad alta resistenza del ferro usato per tempo di impiego lungo e meno peso.
·La progettazione dinamica avanzata di singolo ente con il diffusore fornisce migliora il flusso ed assicura la perdita di chiusura inferiore.
·Uno della valvola di ritenuta più bassa di perdita capa, di grandi risparmi nel costo di potere di pompaggio, del disco della valvola con più breve stroker e dell'inverso della molla più velocemente più della valvola di ritenuta.
·Ricoperto d'epossidico della polvere sia interno & esterno per resistenza della corrosione.
·La boccola bronzea si riduce indossare il problema durante il funzionamento.
·La progettazione idrodinamica con la molla assicura non sbattere e l'acqua hammerless.
·La molla di acciaio inossidabile nascosta nel diffusore non bloccato facilmente dalle impurità
·Il disco si chiuderà positivamente prima di flusso inverso e massimizza la chiusura da accelerarsi a 0,2 sec.
· L'installazione può essere verticale/orizzontale/inclinato.
·Aderisca ad en 558-1, all'iso 5752 ed all'en 1092-2, dimensione della flangia di iso 7005-2.
Dati tecnici:
Dimensione | DN50-DN600 |
Temperatura di lavoro | - 10 C del c 80 |
Flangia | AISI B16.1 o PN16 |
Media di flusso | Acqua pulita |
Campi di servizio:
Genarally ha usato per acqua pulita, acque reflue prepulite, la lotta contro l'incendio, l'irrigazione, il raffreddamento ed il sistema di HVAC.
Dimensione:
DN50 - DN350
DN400 - DN600
Dimensione: Unità | |||||||||||||
DN | Modello no. | L | ΦD | ΦK | n-Φd | C | |||||||
(F/F) | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | P10/N16 | PN25 | ||
400 | NSCV-0400 | 310 | 565 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ41 | 24,5 | 48 |
450 | NSCV-0450 | 330 | 615 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ41 | 25,5 | 49 |
500 | NSCV-0500 | 350 | 670 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ44 | 26,5 | 52 |
600 | NSCV-0600 | 390 | 780 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ50 | 30 | 58 |
Materiali:
DN50-DN350
No. | Nome di parte | Materiale | Norma |
1 | Corpo | Ferro di Ductille | GJS500-7 |
2 | Disco | Iron+Rubber duttile | GJS500-7+EPDM/NBR |
3 | Primavera | Acciaio inossidabile | AISI304/316 |
4 | Gambo | Acciaio inossidabile | AISI420/304/316 |
5 | Rondella | Di plastica/di gomma | Nylon/EPDM |
6 | Dado | Acciaio inossidabile | AISI420/304 |
7 | Boccola | Bronzeo | C61900 |
8 | Diffusore | Ferro di Ductille | GJS500-7 |
9 | Vite di fissaggio | Acciaio inossidabile | AISI304 |
No. | Nome di parte | Materiale | Norma |
1 | Corpo | Ferro di Ductille | GJS500-7 |
2 | Disco | Iron+Rubber duttile | GJS500-7+EPDM |
3 | Primavera | Acciaio inossidabile | AISI304/316 |
4 | Gambo | Acciaio inossidabile | AISI304 |
5 | Rondella | Di plastica/di gomma | Nylon |
6 | Dado | Acciaio inossidabile | AISI304 |
7 | Boccola | Bronzeo | C61900 |
8 | Spina | Ferro di Ductille | GJS500-7 |
9 | Diffusore | Ferro di Ductille | GJS500-7 |
10 | Vite di fissaggio | Acciaio inossidabile | AISI304 |
