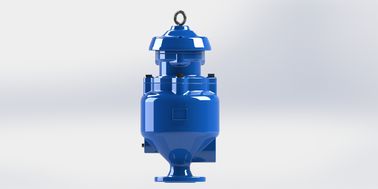

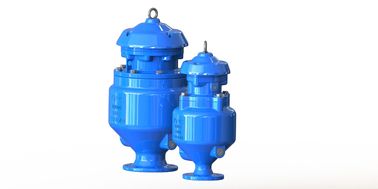

Valvola di rilascio dell'aria di scarico senza perdite con design antiurto per prevenire il colpo d'ariete
Descrizione:
Nel sistema delle acque reflue, si accumulerà gas aggiuntivo a causa di tutti i tipi di gas o aria per ventilare le acque reflue.Al fine di ridurre al minimo le perdite di carico, SKAR - sela valvola di rilascio dell'aria salariale è molto importante da installare per lo sfiato dell'aria nella tubazione.Il rilascio dell'aria avviene in punti elevati, su lunghi tratti di tubazione ascendenti e discendenti, a valle delle pompe, a monte delle strozzature.
Valvola di sfiato dell'aria di scarico con adispositivo antiurtopuò aiutare a prevenire il colpo d'ariete in modo da ridurre al minimo la perdita di carico.Diminuiva la velocità dell'acqua e limitava la velocità del flusso d'aria.Questo tipo di valvola è generalmente utilizzato in lunghe tubazioni di trasmissione delle acque reflue dove possono verificarsi colpi d'ariete.Se l'aria esce dalla valvola troppo velocemente, anche l'acqua di scarico entrerà molto velocemente.L'acqua impedirà al galleggiante di salire che ha causato la perdita della valvola.
Funzione:
La valvola di rilascio dell'aria cinetica combinata fornisce 3 funzioni:
1. Grande rilascio d'aria -
Dispositivo anti shock per prevenire flussi veloci e colpi d'ariete.Diminuire la velocità di scarico dell'aria per prevenire il colpo d'ariete.Rallenta l'uscita dell'acqua e dell'aria con i fori multipli sull'arco di tenuta superiore
2. Piccolo rilascio d'aria
Durante il funzionamento l'aria prodotta dalla tubazione si accumula nella parte superiore.A poco a poco si comprime ed il suo volume aumenta, spingendo il livello del liquido verso il basso e permettendo all'aria di fuoriuscire attraverso il piccolo ugello.
3. Grande presa d'aria durante lo scarico della tubazione.
Durante lo scarico della tubazione o del tuboscoppia, è necessario portare comemolta aria quanto il quantioty dideflussoliquido.Questo per evitarecattiva pressione e fortedanni alla condotta e alsistema totale
Caratteristiche:
.Senza versare.
.Svuotare il boss in alto e in basso per la pulizia.
Campi di servizio:
Per il sistema di acque reflue.
Dati tecnici:
Gamma di dimensioni: DN 50-200 MM
Valutazioni di pressione: 1.0Mpa, 1.6Mp (flangia)
Temperatura di lavoro: -10°-80°C.
Mezzo di flusso: acque reflue.
Consultare la fabbrica per PN25 e dispositivo antiurto ogni volta che si verifica un problema con il colpo d'ariete.
| Tabella di selezione rapida | |||||
| Portata d'acqua CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| Dimensione del tubo principale MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| Dimensioni di SKAR MM |
50 | 80 | 100 | 150 | 200 |
Materiale:
| No. | Nome della parte | Materiale | Standard |
| 1 | Corpo | Ferro duttile | IT GJS500-7 |
| 2 | Galleggiante | Acciaio inossidabile | AISI 304/316L |
| 3 | Parte di mezzo | Ferro duttile | IT GJS500-7 |
| 4 | O-ring | Gomma | NBR |
| 5 | Bullone esagonale | Acciaio inossidabile | AISI304 |
| 6 | Rondella | Acciaio inossidabile | AISI304 |
| 7 | Cofano | Ferro duttile | IT GJS500-7 |
| 8 | Coperchio | Ferro duttile | IT GJS500-7 |
| 9 | Rondella | Acciaio inossidabile | Commerciale/AISI304/316 |
| 10 | Bullone esagonale | Acciaio inossidabile | Commerciale/AISI304/316 |
| 11 | Golfare | Acciaio al carbonio | Commerciale |
| 12 | Pilastro | Alluminio | Commerciale |
| 13 | O-ring | Gomma | NBR |
| 14 | Posto a sedere | Gomma | NBR |
| 15 | Arco di tenuta | Acciaio inossidabile | AISI304/316L |
| 16 | Sede dell'orifizio | Gomma | NBR |
| 17 | Stelo | Acciaio inossidabile | AISI304/316L |
| 18 | Plug-opzione | Acciaio inossidabile | AISI304/316L |
| 19 | Piccolo orifizio | Acciaio inossidabile | AISI304/316L |
Dimensione:
Persona di contatto: Mr. Matt Liang
Telefono: +86 15195674203
Fax: 86-512-6673-2928

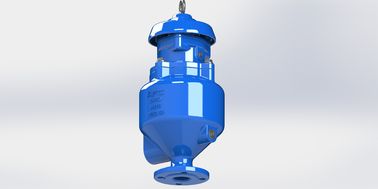

Singola valvola del rilascio dell'aria di combinazione del corpo con la funzione anti shock
