Name: Valvola di controllo di oscillazione con disco di gomma
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: RDCV
Availability: InStock

Casa Prodotti Oscillazione Flex Check Valve

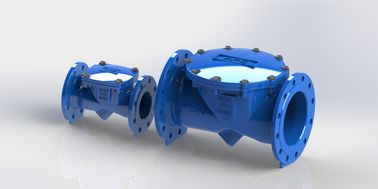

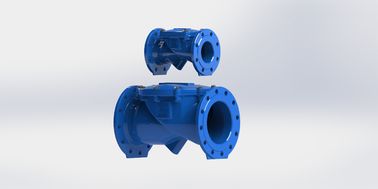

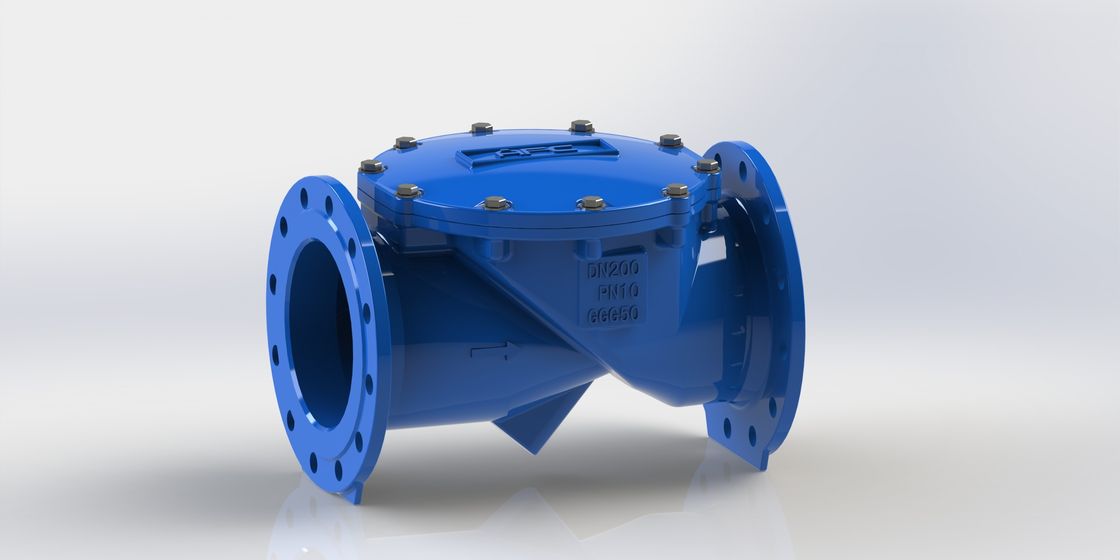

Valvola di controllo di oscillazione con disco di gomma

Dettagli:

Luogo di origine:	Cina
Marca:	AFC,OEM
Certificazione:	CE, NSF61/372
Numero di modello:	RDCV

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Price negotiable USD RMB
Imballaggi particolari:	casse del compensato
Tempi di consegna:	45-60 giorni
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	Sulla base di ordine

Contatto

Descrizione di prodotto dettagliata

Materiale:	GJS500-7	Norme:	EN12233
COATING:	Epoxide	Disco:	EPDM
Angolo della pendenza:	40 gradi	Media:	Acqua e acque reflue
Evidenziare:	valvola di ritenuta dell'oscillazione , Valvola di controllo di tipo oscillante

40 gradi di inclinazione EPOXY rivestito Swing Flex Check Valve Nylon rinforzo disco Ductile Ferro

Descrizione:

RDCV è una valvola di controllo a disco di gomma completamente incapsulata con sedile a disco elastico, valvola di controllo a doppia flange per una prevenzione affidabile del flusso inverso.Si tratta di un angolo di 40 gradi seduta declinata che può aiutare a chiudere rapidamente e ridurre il martello di acqua e slamming.

Caratteristiche:

Dischi di design semplice senza componenti mobili

Più di 50.000 operazioni di cicli

Nessun servizio di lunga durata arrugginito

40 gradi di angolo di inclinazione, colpo più basso e ridurre il martello d'acqua e sbattere.

Quasi la meta' della tradizionale valvola di arresto.

Mantenere un'area di flusso piena al 100% che possa ridurre la perdita di testa.

Dati tecnici:

Dimensione	DN50-DN600
Temperatura di funzionamento	- 10°C - 80°C
Flanco	AISI B16.1 o PN16
Medi di flusso	Acqua e acque reflue

Applicazioni generali:

Per l'approvvigionamento idrico generale, la lotta contro gli incendi, il sistema HVAC/refrigerazione e fognatura.

Sistema di qualità
CQI	Controlla le parti in entrata
IPQC	Controllare che il processo di produzione sia qualificato
FQC	Tutte le valvole sono sottoposte a prova di pressione
OQC	Controlla l'aspetto e l'imballaggio della valvola.

Materiale:

Valvola di controllo di oscillazione con disco di gomma 0

Dimensione
DN	Numero di modello	L	D1		D2		n-φd		C
DN	Numero di modello	L	PN10	PN16	PN10	PN16	PN10	PN16	C
50	RDCV-0050	203	165		125		4-φ19		19
65	RDCV-0065	216	185		145		4-φ19		19
80	RDCV-0080	241	200		160		8-φ19		19
100	RDCV-0100	292	220		180		8-φ19		19
125	RDCV-0125	30	250		210		8-φ19		19
150	RDCV-0150	356	285		240		8-φ23		19
200	RDCV-0200	495	340		295		8-φ23	12-φ23	20
250	RDCV-0250	622	395	405	350	355	12-φ23	12-φ28	22
300	RDCV-0300	698	445	460	400	400	12-φ23	12-φ28	24.5
350	RDCV-0350	787	505	520	460	460	16-φ23	16-φ28	24.5
400	RDCV-0400	914	565	580	515	515	16-φ28	16-φ31	24.5
* 450	RDCV-0450	914	615	40	565	565	20-φ28	20-φ31	25.5
500	RDCV-0500	978	670	715	620	620	20-φ28	20-φ34	26.5
* 600	RDCV-0600	1067	780	840	725	725	20-φ31	20-φ37	30
*DN450 utilizza la stessa dimensione F/F di DN400

Valvola di controllo di oscillazione con disco di gomma 1
