Controllo di flusso alpino di Suzhou Co., srl
Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | Ferro duttile - GJS500-7 | Material pilota: | SS304 |
---|---|---|---|
Norma: | EN1074-5 | Rivestimento: | Epossidico |
Diaframma: | Rinforzo di nylon con EPDM | Di gomma: | EPDM |
Evidenziare: | Valvola di limitazione della pressione,valvola di mandata costante |

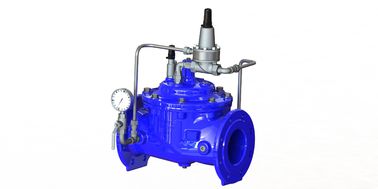

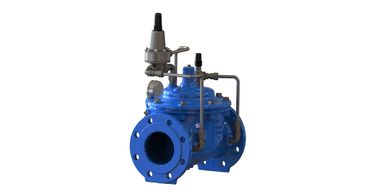

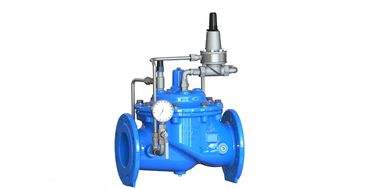

EPOSSIDICO duttile sostenente del ferro della valvola a sfera di pressione di acqua ricoperto d'acciaio inossidabile 304 Operated pilota
Descrizione:
A500 può protegge il sistema da sovrappressione esaurendo di sovrapressione. La valvola può soltanto deve
funzioni intermittentemente per impedire i colpi di ariete che potrebbero accadere sull'inizio della pompa, sulla fermata della pompa, o sulla chiusura a valle improvvisa della valvola.
Quando A500 ha installato nella linea di flusso principale, funge da valvola sostenente di pressione o di contro-pressione. In questa configurazione, la valvola mantiene una pressione verso l'alto costante indipendentemente dalla richiesta a valle di variazione.
Caratteristica:
Aziona automaticamente la pressione offline
diaframma Nylon-di rinforzo.
Mantenuto facilmente senza rimozione dalla linea.
? Anello sostituibile del sedile.
Dimensione | DN50-DN800 |
Temperatura di lavoro | - 10 C del c 80 |
Flangia | AISI B16.1 o PN16 |
Media di flusso | Acqua pulita |
Materiali e dimensione
DN50-DN350
Nessun | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | ANSI 304/316 |
3 | Giunto circolare | Di gomma | NBR |
4 | Giunto circolare | Di gomma | NBR |
5 | Bolt | Acciaio inossidabile | A2/A4 |
6 | Rondella | Acciaio inossidabile | A2/A4 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Primavera | Acciaio inossidabile | ANSI 304/316 |
10 | Calafataggio del dado | Acciaio inossidabile | A4 |
11 | Diaphagm | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Supporto di riparazione | Ferro duttile | GJS500-7 |
13 | Supporto del disco | Ferro duttile | GJS500-7 |
14 | Guarnizione | Di gomma | EPDM |
15 | Fermo di Seat | Acciaio inossidabile | ANSI 304/316 |
16 | Gambo | Acciaio inossidabile | ANSI 304/316 |
17 | Spina | Acciaio inossidabile | ANSI 304/316 |
18 | Vite | Acciaio inossidabile | A2/A4 |
19 | Spina | Acciaio inossidabile | A2/A4 |
20 | Wsher | Acciaio inossidabile | A2/A4 |
Unità di dimensione: Millimetro | |||||||||||||||
DN | Code di modello | L | φD | Φk | H | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
*125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
*350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
Nota | 1.DN125 DN350 usano lo stesso internel di DN100 DN300 | ||||||||||||||
Materiale standard della fabbrica 2.A1SI 304. Consulti la fabbrica per AISI 316material |
DN400-DN800
No. | Descrizione | Materiale | Norma |
1 | Corpo | Ferro duttile | GJS500-7 |
2 | Seat | Acciaio inossidabile | ANSI 304/316 |
3 | Vite | Acciaio inossidabile | A2/A4 |
4 | Vite | Acciaio inossidabile | A2/A4 |
5 | Vite | Acciaio inossidabile | A2/A4 |
6 | Primavera | Acciaio inossidabile | ANSI 304/316 |
7 | Cofano | Ferro duttile | GJS500-7 |
8 | Bush | Bronzeo | C61900 |
9 | Giunto circolare | Di gomma | NBR |
10 | Rondella della correzione | Bronzeo | C61900 |
11 | Diaphagm | Gomma di rinforzo di nylon | Tessuto di EPDM+Nylon |
12 | Perni ad occhio | Acciaio al carbonio | 1040 |
13 | Supporto della correzione | Ferro duttile | GJS500-7 |
14 | Supporto del disco | Ferro duttile | GJS500-7 |
15 | Guarnizione | Di gomma | EPDM |
16 | Fermo di guarnizione | Ferro duttile | GJS500-7 |
17 | Gambo | Acciaio inossidabile | ANSI 304/316 |
18 | Spina | Acciaio inossidabile | ANSI 304/316 |
19 | Giunto circolare | Di gomma | NBR |
20 | Cappuccio | Ferro duttile | GJS500-7 |
21 | Spina | Acciaio inossidabile | ANSI 304/316 |
22 | Vite | Acciaio inossidabile | A2/A4 |
23 | Giunto circolare | Di gomma | NBR |
24 | Vite | Acciaio inossidabile | A2/A4 |
Unità di dimensione: Millimetro | |||||||||||||||
DN | Code di modello | L | H | φD | Φk | N-φd | ΦB | ||||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
*450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
500 | A900-0500 | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
*700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
Nota | 1.DN450 DN700 usano lo stesso internel di DN400 DN600 | ||||||||||||||
Materiale standard della fabbrica 2.A1SI 304. Consulti la fabbrica per AISI 316material |
