Controllo di flusso alpino di Suzhou Co., srl
Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Ferro duttile GJS500-7 | Parti interne: | ss304 |
|---|---|---|---|
| Area di flusso: | Area di flusso completo | Colore: | RAL 5010 |
| Norma: | EN1074-4 AWAC515 | Approvazione: | WRAS NSF61 |
| Evidenziare: | valvola di riduzione della pressione inossidabile,valvola a saracinesca dell'acqua,Le parti interne SS304 ventilano la valvola del rilascio |
||

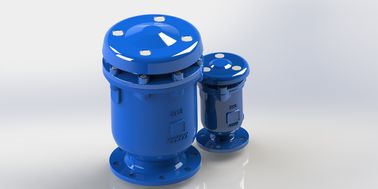

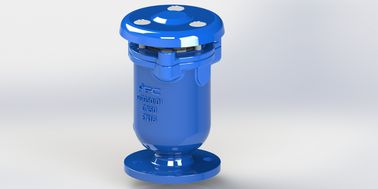

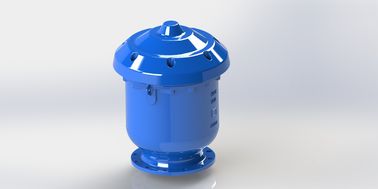

Valvola interna del rilascio dell'aria di funzione di triplo di Comnination delle parti SS304
Caratteristiche:
. Progettazione avanzata con il meccanismo semplice, forte galleggiante per evitare l'incrinamento durante la chiusura rapida del hammer& improvviso dell'acqua.
. Meccanismo di Aerokinetic per resistere al colpo chiuso nell'ambito di più alta velocità dell'aria anche fino a velocità dell'aria sonica.
. Nessun armi o leve per evitare la vibrazione, piegando, chiusura diretta dell'avena di Florida.
. L'esterno regolare della gabbia del galleggiante, tiene il galleggiante muoversi in ferrovia di guida specificata.
. Amplificatore di gomma inferiore per la prevenzione di collisione e scolo facile con i fori adeguati intorno alla gabbia durante il vuoto.
. Lo schermo d'acciaio stanless esterno sarà un'opzione per la sicurezza ed impedirà gli insetti o gli uccelli dentro.
. Interno ed esterno rivestiti completamente a resina epossidica per i servizi a lungo termine.
. La norma fabbricante incontra le BS EN1074-4, AWWA C512
. La perforazione e la dimensione della flangia incontra la flangia dell'en 1092 delle BS e dell'en 558 e dell'ANSI delle BS.
Campi di servizio:
Per il sistema a acqua, estinzione di incendio, impianto di irrigazione.
Dati tecnici:
Intervallo di grandezza: DN 25-300MM
Valutazioni di pressione: 1.0Mpa, 1.6Mpa (filo)
1.0Mpa, 1.6Mp, 2,5 Mpa (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acqua pulita
Tabella di selezione di dimensione:
| Gamma di tasso di scorrimento dell'acqua CMH massimo |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| Dimensione principale della conduttura millimetro |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| Dimensione dell'entrata di KARX millimetro |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| foro di sbocco millimetro |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| piccola dimensione dell'orifizio millimetro |
1,6 | 1,6 | 2 | 2,5 | 3 | 4 |
4
|
Lista materiale:
KARS (tipo DN25-DN50 del filo)
| No. | Nome di parte | Materiale | Norma |
| 1 | Corpo | Ferro duttile | EN GJS500-7 |
| 2 | Galleggiante | Acciaio inossidabile | ANSI304 |
| 3 | Arco di sigillatura | Acciaio inossidabile | ANSI304 |
| 4 | Sfortuna Bolt | Acciaio inossidabile di acciaio al carbonio | Zinco Coated/AISI304 |
| 5 | Copertura | Acciaio al carbonio | Epossidico ricoperto |
| 6 | Schermo | Acciaio inossidabile | ANSI304 |
| 7 | Amplificatore | Di gomma | NBR/EPDM |
| 8 | Barilotto della guida | Acciaio inossidabile | ANSI304 |
| 9 | Nozzel Seat | Di gomma | NBR/EPDM |
| 10 | Seat | Di gomma | NBR/EPDM |
| 11 | Giunto circolare | Di gomma | NBR/EPDM |
| 12 | Cofano | Ferro duttile | EN GJS500-7 |
| 13 | Colonna | Di alluminio | Annuncio pubblicitario |
| 14 | Sfortuna Bolt | Acciaio inossidabile di acciaio al carbonio | Zinco Coated/AISI304 |
| 15 | Rondella | Acciaio inossidabile | ANSI304 |
| 16 | Piccolo ugello | Acciaio inossidabile | ANSI304 |
KARX (tipo DN50-DN300 della flangia)
| No. | Nome di parte | Materiale | Norma |
| 1 | Corpo | Ferro duttile | EN GJS500-7 |
| 2 | Galleggiante | Acciaio inossidabile | ANSI304 |
| 3 | Arco di sigillatura | Acciaio inossidabile | ANSI304 |
| 4 | Nella sfortuna Bolt | Acciaio inossidabile di acciaio al carbonio | G.I/AISI304 |
| 5 | Cofano | Ferro duttile | EN GJS500-7 |
| 6 | Copertura | Acciaio al carbonio | ANSI304 |
| 7 | Schermo | Acciaio inossidabile | ANSI304 |
| 8 | Sfortuna Bolt | Acciaio inossidabile di acciaio al carbonio | G.I/AISI304 |
| 9 | Rondella | Acciaio inossidabile | ANSI304 |
| 10 | Colonna | Di alluminio | Annuncio pubblicitario |
| 11 | Giunto circolare | Di gomma | NBR/EPDM |
| 12 | Seat | Di gomma | NBR/EPDM |
| 13 | Nozzel Seat | Di gomma | NBR/EPDM |
| 14 | Barilotto della guida | Acciaio inossidabile | ANSI304 |
| 15 | Amplificatore | Di gomma | NBR/EPDM |
| 16 | Piccolo ugello | Acciaio inossidabile | ANSI304 |
Dimensione:
KARS (tipo DN25-DN50 del filo)
KARX (tipo DN50-DN300 della flangia)
Caratteristica di flusso d'aria
Grande esaurire dell'aria
Presa d'aria
Piccolo scarico dell'aria
