Valvola di rilascio dell'aria di scarico per l'area di flusso totale Acciaio inossidabile / Gomma / Ferro duttile

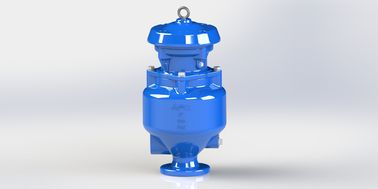

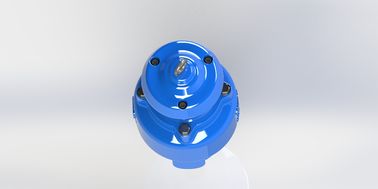

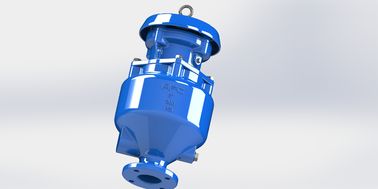

EN1074-4 Valvola di rilascio dell'aria di scarico per acqua di scarico a piena area di flusso Tipo di flange a corpo singolo a tripli funzioni

Caratteristiche:

Progettazione avanzata con meccanismo semplice, fluttuante forte per prevenire la crepa durante il martello d'acqua improvviso e chiusura rapida.
Meccanismo aerokinetico per resistere al colpo di chiusura sotto velocità dell'aria più elevata anche fino alla velocità sonora dell'aria.
Con una speciale struttura grassa per abbassare la velocità di flusso dell'acqua di scarico, e lasciare uscire l'aria ma mantenere l'acqua di scarico sotto.
. Mantenere il liquido sporco o corrosivo all'interno del corpo per la sicurezza durante il funzionamento e senza danni all'uomo e all'ambiente circostante
La guida interna del corpo e la parete rotonda superiore tengono il galleggiante in movimento sulla sua rotaia e mantengono il flusso di turbolenza del liquido all'interno di questa zona.
Un flusso d'aria molto maggiore attraverso l'ugello anche per il liquido di viscosità superiore.
. Lo schermo esterno sarà un'opzione per la sicurezza e impedire insetti o uccelli in.
Completamente rivestito di epossidi all'interno e all'esterno per un'utilizzazione a lungo termine.
. Lo standard di fabbricazione soddisfa la norma BS EN 1074-4, AWWA C512.

Descrizione della funzione:

La valvola di rilascio combinata di aria cinetica fornisce 3 funzioni:

1.Grande rilascio d'aria durante il riempimento del condotto.

Durante il riempimento del tubo èresponsabile dell'acquaIl SKAR saràcontrollare il deflusso d'aria riducendo ilvelocità di avvicinamento dell'acqua e quindiriducendo al minimo il rischio di sovrapressione.- Sì.

2- Piccolo rilascio d'aria sotto condotto pressurizzato.

Durante il funzionamento l'aria prodotta dalla condotta si accumula nella parte superiore, viene progressivamente compressa e il suo volume aumenta.spingendo il livello del liquido verso il basso e consentendo il rilascio di aria attraverso il piccolo ugello.

3.Grande presa d'aria durante il drenaggio della condotta.

Durante il drenaggio delle condotte o dei tubiIn caso di scoppi, è necessario introdurre comequanto l'aria quanto il quantitITY dideflussoQuesto è per evitarepressione negativa e graveI danni alla condotta e alintero sistema

Dati tecnici:

Dimensioni: DN 50-200MM
Pressione nominale:1.0Mpa,1.6Mp (Flancia)
Temperatura di lavoro: -10°-80°C.
Mezzi di flusso: acque reflue.

Materiale:

Dimensione:
