Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Luogo di origine: | porcellana |
Marca: | AFC OEM |
Certificazione: | ISO9001-2015 |
Numero di modello: | SKAR |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | USD RMB |
Imballaggi particolari: | casse del compensato |
Tempi di consegna: | 45-60 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | Sulla base di ordine |
Materiale: | Ferro duttile GJS500-7 | Parti interne: | SS316 |
---|---|---|---|
Rivestimento: | Fushion ha legato l'epossidico | Area di flusso: | Area di flusso completo |
Colore: | RAL5010 | Specialità: | Rovesci liberamente |
Evidenziare: | valvola del rilascio dell'aria dell'acqua di scarico,valvola per aria delle acque luride,La valvola del rilascio dell'aria delle acque luride protegge rivestito con resina epossidrica |

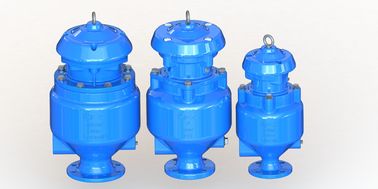

Il triplo della valvola del rilascio dell'aria di combinazione delle acque luride di SS316 Internals funziona caduta di area di flusso completo libera
Caratteristiche:
. La caduta libero tiene il liquido sporco o corrosivo dentro il corpo per la sicurezza durante il funzionamento e nessun danno all'ambiente umano & circostante.
. Vuoti il capo all'alto & al basso per pulire.
. Nessun armi o leve per evitare la vibrazione, piegando, chiusura diretta dell'avena di Florida.
. Interno di fusione ed esterno rivestiti a resina epossidica del corpo di valvola per i servizi a lungo termine.
. Norma fabbricante: LE BS EN1074-4, AWWA C512
. Perforazione e dimensione della flangia: En 1092 delle BS e flangia dell'en 558 e dell'ANSI delle BS.
Campi di servizio:
Per il sistema di acque reflue.
Dati tecnici:
Intervallo di grandezza: DN 50-200MM
Valutazioni di pressione: 1.0Mpa, 1.6Mp (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acque reflue.
Consulti prego la fabbrica per PN25 ed il dispositivo anti shock ogni volta che c'è edizione del waterhammer.
Tabella rapida di selezione | |||||
Tasso di scorrimento dell'acqua CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Dimensione principale del tubo Millimetro |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Dimensione di SKAR Millimetro |
50 | 80 | 100 | 150 | 200 |
Materiale:
No. | Nome di parte | Materiale | Norma |
1 | Corpo | Ferro duttile | EN GJS500-7 |
2 | Galleggiante | Acciaio inossidabile | ANSI304/316L |
3 | Parte media | Ferro duttile | EN GJS500-7 |
4 | Giunto circolare | Di gomma | NBR |
5 | Sfortuna Bolt | Acciaio inossidabile | AISI304 |
6 | Rondella | Acciaio inossidabile | AISI304 |
7 | Cofano | Ferro duttile | EN GJS500-7 |
8 | Copertura | Ferro duttile | EN GJS500-7 |
9 | Rondella | Acciaio inossidabile | Commercial/ANSI304/316 |
10 | Sfortuna Bolt | Acciaio inossidabile | Commercial/ANSI304/316 |
11 | Bullone a occhio | Acciaio al carbonio | Annuncio pubblicitario |
*12 | Colonna | Alluminio | Annuncio pubblicitario |
13 | Giunto circolare | Di gomma | NBR |
14 | Seat | Di gomma | NBR |
15 | Arco di sigillatura | Acciaio inossidabile | ANSI304/316L |
16 | Orifizio Seat | Di gomma | NBR |
17 | Gambo | Acciaio inossidabile | ANSI304/316L |
18 | Spina-opzione | Acciaio inossidabile | ANSI304/316L |
19 | Piccolo orifizio | Acciaio inossidabile | ANSI304/316L |
*Size≥DN150 non hanno colonna |
Dimensione:
DN | Modello no. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
