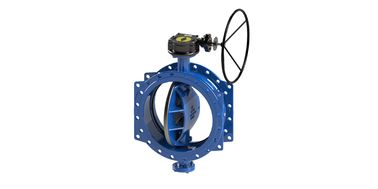

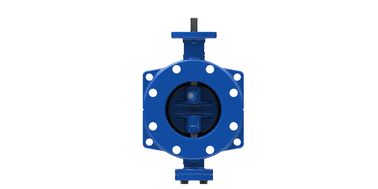

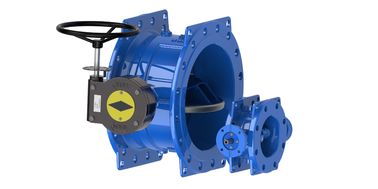

Name: Long Life Ductile Ferro doppia eccentrica Valvola farfalla entrambi i lati di sigillo disponibile
Brand: Suzhou Alpine Flow Control Co., Ltd
SKU: FBGD, FBBD, FBED, FBPD
Availability: InStock

Casa Prodotti Doppia valvola a farfalla eccentrica

Long Life Ductile Ferro doppia eccentrica Valvola farfalla entrambi i lati di sigillo disponibile

Dettagli:

Luogo di origine:	porcellana
Marca:	AFC OEM
Certificazione:	EN593
Numero di modello:	FBGD, FBBD, FBED, FBPD

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1
Prezzo:	Price Negotiable
Imballaggi particolari:	CASSE E PALLET DEL COMPENSATO
Tempi di consegna:	Sulla base di ordine
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	2 contenitori in 60 giorni

Contatto

Descrizione di prodotto dettagliata

Nome di prodotto:	Valvola a farfalla eccentrica del doppio duttile del ferro di lunga vita	Colore:	RAL blu 5010
Materiale:	Ferro duttile GSJ500-7	Disco Seat:	316L
Sedile del corpo:	EPDM	Pressione nominale:	PN10 PN16
Norma:	EN593
Evidenziare:	Doppia valvola a farfalla flangiata , Valvola a farfalla di acciaio inossidabile

Valvola a farfalla a doppia eccentrica con sigillo su entrambi i lati

Descrizione:

La valvola a farfalla a doppia flangia eccentrica (abbreviata FBGD) di AFC è una valvola a farfalla di nuova progettazione avanzata.La tecnologia speciale può aiutare l'utente a riparare la doppia eccentrica flangia farfalla valvola senza prendere la valvola fuori dal condottoL'utilizzatore deve solo ripararlo dall'esterno della valvola farfalla senza entrare nella condotta.Si prega di consultare la fabbrica e vi mostreremo come riparare il BV quando il sigillo di gomma è danneggiato. No per il fissaggio della guarnizione in gomma, che non dà possibilità di arrugginimento o di perdita, prolungando così notevolmente la durata di vita.

Grado di apertura VS coefficiente di flusso Kv

Valore KV
Grado di apertura
DN	10 ¢	20 ¢	30 ¢	40 ¢	50 ¢	60 ¢	70 ¢	80 ¢	90 ¢
100	8	12	26	62	124	168	311	495	624
150	13	51	103	173	276	442	719	1041	1184
200	17	108	191	304	488	794	1260	1854	2152
250	22	177	309	485	768	1242	1989	2897	3363
300	26	252	454	698	1099	1786	2835	4212	4843
350	33	302	622	1152	1702	2203	3652	6152	7302
400	51	351	751	1402	2142	2822	4602	7602	8402
450	55	414	952	1632	2522	3402	5602	8962	11002
500	67	472	1077	1922	2572	4582	7922	11812	14242
600	80	750	1718	3062	4100	7304	12612	18802	22682
700	97	868	2168	3982	5178	9272	16052	23432	28852
800	194	1390	3036	5576	7766	12702	22152	33472	46282
900	290	1762	3902	6972	9582	16822	28222	43452	52902
1000	362	2190	5056	8502	11442	21052	36162	52102	63402
1200	506	2733	6746	12261	15971	29201	48902	73802	90802

Torsione di funzionamento

Torsione della testa nuda (Nm)
DN	PN10	PN16
100	70	85
150	118	128
200	190	210
250	228	250
300	345	372
350	600	760
400	960	1160
450	972	1280
500	1040	1680
600	1800	2500
700	1944	2592
800	3240	4428
900	4100	5300
1000	5850	7245
1200	8280	13320

Materiale

DN100-DN500
Long Life Ductile Ferro doppia eccentrica Valvola farfalla entrambi i lati di sigillo disponibile 0

DN600-DN1200

Dimensione:
