Controllo di flusso alpino di Suzhou Co., srl
Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
 |
| Luogo di origine: | porcellana |
| Marca: | AFC OEM |
| Certificazione: | ISO9001-2015 |
| Numero di modello: | SKAR |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Price negotiable |
| Imballaggi particolari: | casse del compensato |
| Tempi di consegna: | 45-60 giorni |
| Termini di pagamento: | L/C, T/T |
| Capacità di alimentazione: | Sulla base di ordine |
| Nome di prodotto: | Parti interne cinetiche SS316 delle acque luride della valvola dell'alimentazione dell'acqua di area | Code di modello: | SKAR |
|---|---|---|---|
| Materiale: | Ferro duttile GJS500-7 | Parti interne: | SS316 |
| Rivestimento: | Fushion ha legato l'epossidico | Area di flusso: | Area di flusso completo |
| Colore: | RAL5010 | specialità: | Rovesci liberamente |
| Evidenziare: | Valvola dell'alimentazione dell'acqua di area di flusso completo,Valvola interna dell'alimentazione dell'acqua SS316,Valvola cinetica del rilascio delle acque luride |
||

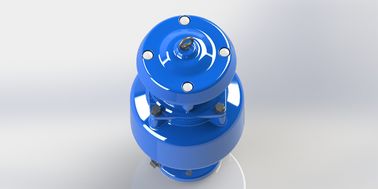

Parti interne cinetiche SS316 delle acque luride della valvola dell'alimentazione dell'acqua di area di flusso completo
Funzione:
La valvola cinetica del rilascio dell'aria di combinazione svolge 3 funzioni:
1. Grande rilascio dell'aria - dal dispositivo anti shock
1-1. Faccia diminuire la velocità sfibrante dell'aria per impedire il martello di acqua.
2. Piccolo rilascio dell'aria
2-1. Quando il livello dell'acqua viene fino alla cima, il galleggiante spetterà alla sua posizione vicina e chiuderà orifizio dell'arco di sigillamento il grande ed il piccolo orifizio.
2-2. L'aria (2% di aria risolta in acqua) sta uscendo continuamente dall'acqua e si riunisce alla cima della valvola.
2-3. Il galleggiante sarà guidato giù ed ha lasciato la piccola tasca fuori tramite il piccolo orifizio.
2-4. L'arco di sigillatura ancora sarà nella posizione vicina fino a vuoto dell'acqua
3. Grande presa d'aria durante lo scarico della conduttura.
3-1. Il galleggiante cadrà giù una volta vuoto della conduttura.
3-2. La grande aria entrerà in conduttura tramite la valvola.
3-3. Impedendo il crollo del vuoto della rottura e della conduttura.
3-4. Protegga il giunto circolare di sigillatura dall'ostruzione nella conduttura.
Caratteristiche:
. Rovesci liberamente.
. Vuoti il capo all'alto & al basso per pulire.
Campi di servizio:
Per il sistema di acque reflue.
Dati tecnici:
Intervallo di grandezza: DN 50-200MM
Valutazioni di pressione: 1.0Mpa, 1.6Mp (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acque reflue.
Consulti prego la fabbrica per PN25 ed il dispositivo anti shock ogni volta che c'è edizione del waterhammer.
| Tabella rapida di selezione | |||||
| Tasso di scorrimento dell'acqua CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| Dimensione principale del tubo Millimetro |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| Dimensione di SKAR Millimetro |
50 | 80 | 100 | 150 | 200 |
Materiale:
| No. | Nome di parte | Materiale | Norma |
| 1 | Corpo | Ferro duttile | EN GJS500-7 |
| 2 | Galleggiante | Acciaio inossidabile | ANSI304/316L |
| 3 | Parte media | Ferro duttile | EN GJS500-7 |
| 4 | Giunto circolare | Di gomma | NBR |
| 5 | Sfortuna Bolt | Acciaio inossidabile | AISI304 |
| 6 | Rondella | Acciaio inossidabile | AISI304 |
| 7 | Cofano | Ferro duttile | EN GJS500-7 |
| 8 | Copertura | Ferro duttile | EN GJS500-7 |
| 9 | Rondella | Acciaio inossidabile | Commercial/ANSI304/316 |
| 10 | Sfortuna Bolt | Acciaio inossidabile | Commercial/ANSI304/316 |
| 11 | Bullone a occhio | Acciaio al carbonio | Annuncio pubblicitario |
| *12 | Colonna | Alluminio | Annuncio pubblicitario |
| 13 | Giunto circolare | Di gomma | NBR |
| 14 | Seat | Di gomma | NBR |
| 15 | Arco di sigillatura | Acciaio inossidabile | ANSI304/316L |
| 16 | Orifizio Seat | Di gomma | NBR |
| 17 | Gambo | Acciaio inossidabile | ANSI304/316L |
| 18 | Spina-opzione | Acciaio inossidabile | ANSI304/316L |
| 19 | Piccolo orifizio | Acciaio inossidabile | ANSI304/316L |
| *Size≥DN150 non hanno colonna | |||
Dimensione:
| DN | Modello no. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
| PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
| 100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 | |||
