Controllo di flusso alpino di Suzhou Co., srl
Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Luogo di origine: | porcellana |
Marca: | AFC OEM |
Certificazione: | ISO9001-2015 |
Numero di modello: | SKAR |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Price negotiable |
Imballaggi particolari: | casse del compensato |
Tempi di consegna: | 45-60 giorni |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | Sulla base di ordine |
Materiale: | Ferro duttile GJS500-7 | Parti interne: | SS316 |
---|---|---|---|
Rivestimento: | Fushion ha legato l'epossidico | Area di flusso: | Area di flusso completo |
Colore: | RAL5010,5015 | specialità: | Rovesci liberamente |
Media di flusso: | Acque reflue | ||
Evidenziare: | valvola del rilascio dell'aria di combinazione delle acque luride,valvola dell'acqua di scarico del rilascio dell'aria di combinazione |

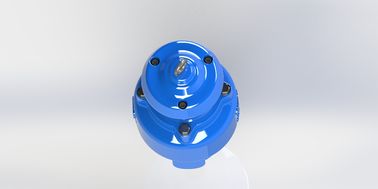

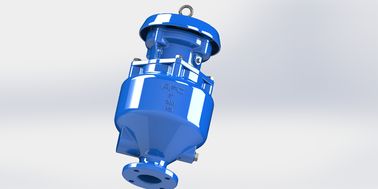

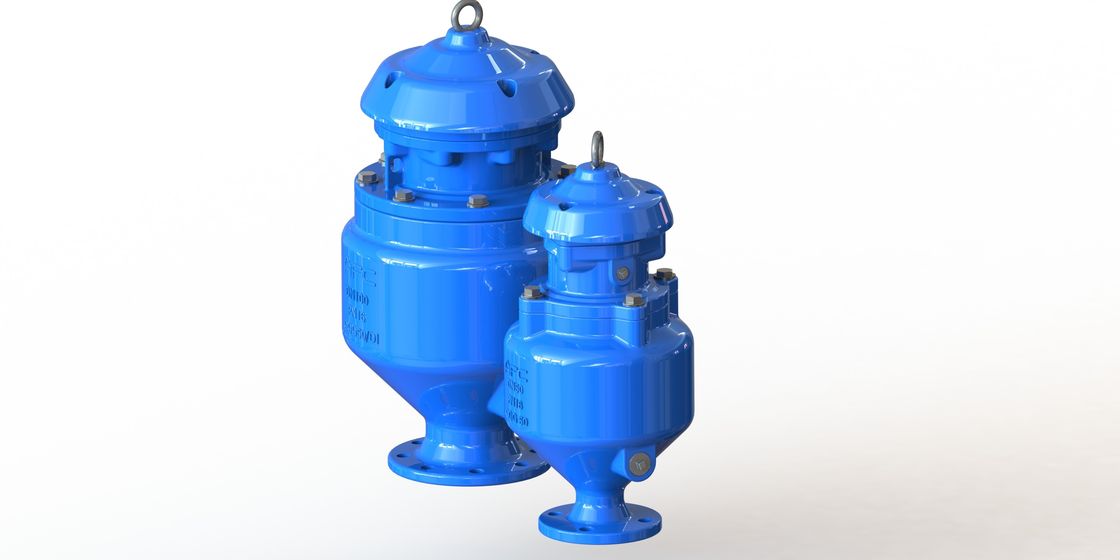

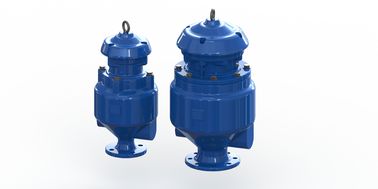

Valvola tripla libera del rilascio dell'aria di combinazione delle acque luride di funzione di caduta anti shock
La valvola anti shock del rilascio dell'aria di combinazione delle acque luride può contribuire ad impedire il martello di acqua. Ha fatto diminuire la velocità dell'acqua e limita il flusso di velocità dell'aria. Questo tipo di valvola è utilizzato generalmente nella conduttura lunga della trasmissione delle acque reflue dove può accadere un martello di acqua. Se lo scarico dell'aria fuori la valvola troppo rapida, la volontà delle acque reflue viene in molto veloce, anche. L'acqua impedirà il galleggiante per andare su che ha causato la colatura della valvola.
Funzione:
La valvola cinetica del rilascio dell'aria di combinazione svolge 3 funzioni:
1. Grande rilascio dell'aria - dal dispositivo anti shock
1-1. Faccia diminuire la velocità sfibrante dell'aria per impedire il martello di acqua.
2. Piccolo rilascio dell'aria
2-1.When il livello dell'acqua viene fino alla cima, il galleggiante spetterà alla sua posizione vicina e chiuderà orifizio dell'arco di sigillamento il grande ed il piccolo orifizio.
2-2.The l'aria (2% di aria risolta in acqua) sta uscendo continuamente dall'acqua e si riunisce alla cima della valvola.
il galleggiante 2-3.The sarà guidato giù ed ha lasciato la piccola tasca fuori tramite il piccolo orifizio.
l'arco di sigillamento 2-4.The ancora sarà nella posizione vicina fino a vuoto dell'acqua
3. Grande presa d'aria durante lo scarico della conduttura.
3-1.Float cadrà giù una volta vuoto della conduttura.
l'aria 3-2.Large entrerà in conduttura tramite la valvola.
3-3.Preventing dal crollo del vuoto della rottura e della conduttura.
3-4.Protect il giunto circolare di sigillatura dall'ostruzione nella conduttura.
Caratteristiche:
. Rovesci liberamente.
. Vuoti il capo all'alto & al basso per pulire.
Campi di servizio:
Per il sistema di acque reflue.
Media di flusso:
acque reflue
Dati tecnici:
Intervallo di grandezza: DN 50-200MM
Valutazioni di pressione: 1.0Mpa, 1.6Mp (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acque reflue.
Consulti prego la fabbrica per PN25 ed il dispositivo anti shock ogni volta che c'è edizione del waterhammer.
Tabella rapida di selezione | |||||
Tasso di scorrimento dell'acqua CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
Dimensione principale del tubo Millimetro |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
Dimensione di SKAR Millimetro |
50 | 80 | 100 | 150 | 200 |
Materiale:
No. | Nome di parte | Materiale | Norma |
1 | Corpo | Ferro duttile | EN GJS500-7 |
2 | Galleggiante | Acciaio inossidabile | ANSI304/316L |
3 | Parte media | Ferro duttile | EN GJS500-7 |
4 | Giunto circolare | Di gomma | NBR |
5 | Sfortuna Bolt | Acciaio inossidabile | AISI304 |
6 | Rondella | Acciaio inossidabile | AISI304 |
7 | Cofano | Ferro duttile | EN GJS500-7 |
8 | Copertura | Ferro duttile | EN GJS500-7 |
9 | Rondella | Acciaio inossidabile | Commercial/ANSI304/316 |
10 | Sfortuna Bolt | Acciaio inossidabile | Commercial/ANSI304/316 |
11 | Bullone a occhio | Acciaio al carbonio | Annuncio pubblicitario |
*12 | Colonna | Alluminio | Annuncio pubblicitario |
13 | Giunto circolare | Di gomma | NBR |
14 | Seat | Di gomma | NBR |
15 | Arco di sigillatura | Acciaio inossidabile | ANSI304/316L |
16 | Orifizio Seat | Di gomma | NBR |
17 | Gambo | Acciaio inossidabile | ANSI304/316L |
18 | Spina-opzione | Acciaio inossidabile | ANSI304/316L |
19 | Piccolo orifizio | Acciaio inossidabile | ANSI304/316L |
*Size≥DN150 non hanno colonna |
Dimensione:
DN | Modello no. | H | ΦD | ΦK | ΦB | nΦd | C | ||||
PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 |
