Controllo di flusso alpino di Suzhou Co., srl
Sia la valvola di regolazione dello scorrimento dell'acqua di In del leader di mercato
Dettagli:
Termini di pagamento e spedizione:
|
| Materiale: | Ferro duttile GJS500-7 | Parti interne: | SS304 |
|---|---|---|---|
| Area di flusso: | Area di flusso completo | Colore: | RAL 5010 |
| Norma: | EN1074-4 AWAC515 | Approvazione: | WRAS NSF61 |
| Evidenziare: | valvola del rilascio di pressione d'aria,valvola acqua aria del rilascio |
||

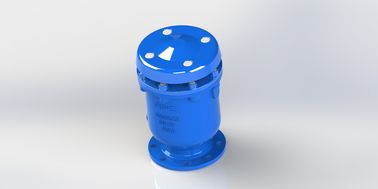

Funzione tripla, grande aria che esaurisce, piccolo scarico dell'aria, interruttore di vuoto, anti shock, valvola del rilascio dell'aria di combinazione
Caratteristiche:
. Progettazione avanzata con il meccanismo semplice, forte avena di Florida per evitare l'incrinamento durante la chiusura rapida del hammer& improvviso dell'acqua.
. Meccanismo di Aerokinetic per resistere al colpo chiuso nell'ambito di più alta velocità dell'aria anche fino a velocità dell'aria sonica.
. Nessun armi o leve per evitare la vibrazione, piegando, chiusura diretta dell'avena di Florida.
. L'esterno regolare della gabbia dell'avena di Florida, tiene il galleggiante muoversi in ferrovia di guida dell'ed di specifi.
. Amplificatore di gomma inferiore per la prevenzione di collisione e scolo facile con i fori adeguati intorno alla gabbia durante il vuoto.
. Lo schermo esterno sarà un'opzione per la sicurezza ed impedirà gli insetti o gli uccelli dentro.
. Completamente interno di fusione ed esterno rivestiti a resina epossidica del corpo di valvola per i servizi a lungo termine.
. La norma fabbricante incontra le BS EN1074-4, AWWA C512
. La perforazione e la dimensione della flangia incontra la flangia dell'en 1092 delle BS e dell'en 558 e dell'ANSI delle BS.
Funzione:
La valvola cinetica del rilascio dell'aria di combinazione svolge 3 funzioni:
1. Grande rilascio dell'aria
1-1. Durante il riempimento della conduttura, il galleggiante resterà alla sua posizione originale. (aperto)
1-2. Grande aria lasciata dalla valvola attraverso il grande ugello.
2. Piccolo rilascio dell'aria
2-1.When il livello dell'acqua viene fino alla cima, il galleggiante spetterà alla sua posizione vicina e chiuderà orifizio dell'arco di sigillamento il grande ed il piccolo orifizio.
2-2.The l'aria (2% di aria risolta in acqua) sta uscendo continuamente dall'acqua e si riunisce alla cima della valvola.
il galleggiante 2-3.The sarà guidato giù ed ha lasciato la piccola tasca fuori tramite il piccolo orifizio.
l'arco di sigillamento 2-4.The ancora sarà nella posizione vicina fino a vuoto dell'acqua
3. Grande presa d'aria durante lo scarico della conduttura.
3-1.Float cadrà giù una volta vuoto della conduttura.
l'aria 3-2.Large entrerà in conduttura tramite la valvola.
3-3.Preventing dal crollo del vuoto della rottura e della conduttura.
3-4.Protect il giunto circolare di sigillatura dall'ostruzione nella conduttura.
Campi di servizio:
Per il sistema a acqua, estinzione di incendio, impianto di irrigazione.
Dati tecnici:
Intervallo di grandezza: DN 25-300MM
Valutazioni di pressione: 1.0Mpa, 1.6Mpa (filo)
1.0Mpa, 1.6Mp, 2,5 Mpa (flangia)
Temperatura di lavoro: -10°-80°C.
Media di flusso: acqua pulita
Tabella di selezione di dimensione:
| Gamma di tasso di scorrimento dell'acqua CMH massimo |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| Dimensione principale della conduttura millimetro |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| Dimensione dell'entrata di KARX millimetro |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| foro di sbocco millimetro |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| piccola dimensione dell'orifizio millimetro |
1,6 | 1,6 | 2 | 2,5 | 3 | 4 |
4
|
Lista materiale:

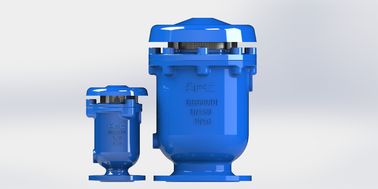

KARS (tipo DN25-DN50 del filo)
KARX (tipo DN50-DN300 della flangia)
Dimensione:
KARS (tipo DN25-DN50 del filo)
KARX (tipo DN50-DN300 della flangia)
Caratteristica di flusso d'aria
Grande esaurire dell'aria
Presa d'aria
Piccolo scarico dell'aria
